Принцип роботи теплового насоса
Наша сеть партнеров Banwar
Геотермальний тепловий насос використовує геотермальну енергію землі. Грунтовий колектор може бути горизонтальним або вертикальним. На глибині температура землі постійна і не зміняться навіть у холодну зиму, що створює основу для високої ефективності перетворення низько потенційного тепла ґрунту для обігріву та гарячого водопостачання приміщень.

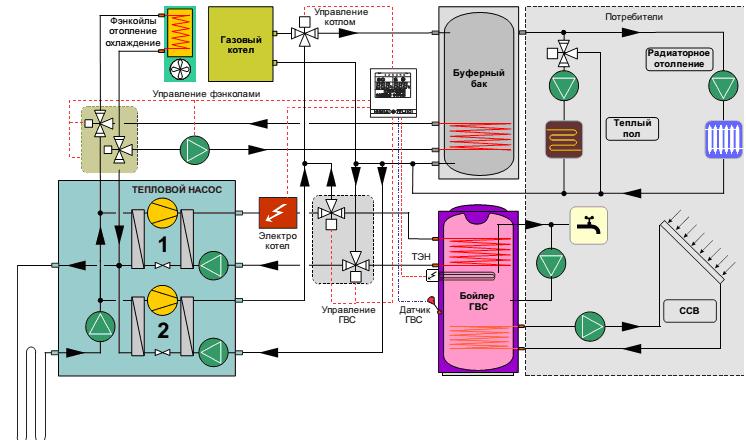

рис.1 Схема підключення теплового насоса.
Тепловий насос для опалення серії ALTAL GWHP складається з основних частин: технологічного блоку (компресора, теплообмінники, циркуляційні насоси і т.д.) і контролера управління з рідкокристалічним дисплеєм для управління тепловим насосом і будь-які додаткові нагрівальним обладнанням. Тепловий насос для опалення серії ALTAL GWHP оснащений вбудованими циркуляційними насосами (за винятком моделі потужністю 60 кВт, в якій використовується зовнішній насос для розсолу), що полегшує підключення пристрою до контурів розсолу і теплоносія. (Рис.1)
Опис системи:
1 - модуль опалення
2 - модуль гарячого водопостачання
Тен - електричний нагрівач бойлера ГВС.
Управління ГВП - триходовий перемикаючий клапан комутації магістралі на гаряче водопостачання або на контур опалення / охолодження.
Управління фанкойлів - триходовий клапан для перемикання фенкойлів між режимами опалення або охолодження.
Електрокотел - вихід блоку управління для додаткового нагрівача (проточний електронагрівач, мазутовий котел та ін.) В разі необхідності бівалентного опалення.
Управлінням котлом - триходовий перемикаючий клапан для вторинного допоміжне джерело тепла (газовий котел, мазутовий котел та ін).
Датчик ГВС - датчик вимірювання температури в бойлері ГВП / сонячному водонагрівачі.
УВАГА: бойлер ГВП, проточний нагрівач, тен, газовий котел, фанкойли, сонячна система, тепла підлога, радіатори та ін. Не є продукцією, яка виробляється компанією ALTAL, і поставляються окремо від теплового насоса.
Інструкція по встановленню та технічному обслуговуванню теплових насосів, а також більш детальний опис принципу роботи теплового насоса для опалення ALTAL GWHP. завантажити
