Стабілізатор температурного режиму в радіаторах опалення, необхідний для підвищення комфорту.

Один раз виставив температуру і спи спокійно!

Наявність термостата в системі опалення забезпечить експлуатаційну безпеку трубопроводів і обладнання, призначених для обігріву житлових приміщень.

Переваги використання терморегуляторів

Регулювання надходження теплоносіїв виробляють пристроями з ручним керуванням - кульовими і конусними вентилями або автоматичними регуляторами - термостатичними клапанами ( термостат для теплої водяної підлоги ).

Підтримання комфортної температури в приміщеннях під час опалювального сезону здійснюють за рахунок:

1. Управління продуктивністю теплогенеруючої установки (бойлера, електричного нагрівача, масляного радіатора і ін.);
2. Регулювання потоку теплоносія через опалювальні прилади (радіатори).

Для індивідуальних систем опалення застосовують, спільно, обидва методи або вибирають один, що гарантує максимальну ефективність.

Для будинків і квартир з централізованим теплопостачанням, другий метод -єдиний варіант індивідуального управління параметрами мікроклімату в приміщеннях.

При нормальній роботі системи опалення (відео про установку батарей опалення в квартирі подивіться тут ), Нерідко, виникає проблема неконтрольованого підвищення температури в приміщеннях.

Особливо, актуальна вона, при наявності централізованого теплопостачання.

А що вам відомо про септик для лазні ? Як його можна зробити з підручних матеріалів: зі старих автомобільних шин або битої цегли - написано в корисної статті.
Прочитайте про септики без відкачування.

Який краще вибрати умивальник кутовий з тумбою в ванну кімнату, прочитайте на цієї сторінці.

Коли температура теплоносія встановлюється з розрахунку обігріву найвіддаленіших точок, по шляху до яких, великі втрати тепла в магістралях.

В результаті, в будинках поруч із котельнею мешканці змушені відкривати взимку вікна і кватирки, щоб компенсувати надходженням холодного повітря надмірний нагрів радіаторів.

Це призводить до коливань вологості, появі протягів та інших, небезпечних для здоров'я, явищ.

Аналогічна ситуація виникає в приміщеннях з додатковими джерелами тепла (наприклад, на кухнях, де інтенсивно виділять тепло плита), в кімнатах, що знаходяться на сонячній стороні і т.д.

Крім негативного впливу на здоров'я, це призводить і до додаткових втрат теплової енергії, які, за оцінками співробітників комунальних підприємств, становлять до 40%.

Проблеми вирішуються використанням регуляторів для управління потоком теплоносія в радіаторах.

Ці пристрої дозволяють:

1. Індивідуально регулювати температуру в кожному опалювальному приміщенні;
2. Знизити витрати на опалення;
3. В автономних системах домогтися рівномірного розподілу тепла по площі будинку або квартири, забезпечуючи стабільний прогрів навіть максимально віддалених від теплогенератора опалювальних приладів.

Зауваження з практики! У приватних будинках з автономним опаленням економія енергоресурсів при роботі систем з встановленими терморегуляторами становить до 25% (мінімальна температура в квартирі в опалювальний сезон вказана в цієї статті).

Схожа ситуація складається і при підключенні до централізованого теплопостачання з установкою лічильників тепла і регуляторів на радіаторах.

Види термостатичних пристроїв

У конструкцію термостата входять три основних складових:

1. Чутливий елемент, що реагує на зміну температури повітря;
2. Клапан зі змінним прохідним перетином;
3. Привід, що сприймає зміна стану чутливого елемента і керуючий клапаном.

За реалізації чутливого елемента і приводу термостатичні регулятори поділяються на:

1. механічні;
2. Електронні.

А чи відома вам ціна Керхера для миття вікон ? У корисною статті описані найпопулярніші бренди, інструкція з підготовки та про запобіжні заходи під час роботи.

Як зробити абіссінський колодязь своїми руками прочитайте тут .

На сторінці: http://ru-canalizator.com/vodosnabzhenie/oborudovanie/plyvun.html подивіться відео, що таке пливун в колодязі.

механічні прилади

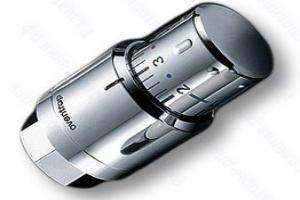

У механічних пристроях роль чутливого елемента виконує сильфон - герметичний циліндр з гофрованими стінками, заповнений рідиною або газом (робочим середовищем).

При підвищенні температури повітря робоче середовище в сильфоні розширюється, циліндр розтягується і тисне на шток - привід клапана.

Прохідний перетин клапана зменшується, знижуючи подачу теплоносія (яка температура повинна бути у батарей опалення прчітайте тут ).

Процес розвивається до тих пір, поки тиск в сильфоні НЕ буде компенсовано, регулюючої хід штока, пружиною.

Клапан залишиться в такому положенні до наступної зміни температури.

При зниженні температури - процес зворотний:

Термостат з таким принципом дії винайдений компанією Danfoss в 1943 році, і до теперішнього часу, практично, не змінився.

На замітку! Використовується в конструкції термостатичний вентиль (клапан) працює і без чутливого елемента (термоголовки).

Для цього, він комплектується спеціальним ковпачком з нанесеними позначками «+» і «-». Регулювання температури вручну, виробляють його поворотом.

Рідинні і газонаповнені

По виду робочого середовища в сильфоні механічні термостати ділять на:

• рідинні, в яких робочим середовищем виступає парафін;
• газонаповнені, з наповненням циліндра фреоном.

Рідинні варіанти простіші у виготовленні, відповідно, коштують менше газонаповнених.

Однак, останні мають вагомі переваги:

• чутливість.

  Газонаповнені пристрої реагують навіть на незначні зміни температури, що дозволяє збільшувати точність її підтримки;

• швидкодія;
• незалежність від температури теплоносія в системі опалення.

  Це пояснюється тим, що газ конденсується на видаленні від корпусу клапана і не прогрівається під дією гарячого теплоносія.

Переваги простих пристроїв

Широке застосування механічних терморегуляторів обумовлено їх позитивними якостями:

• автономністю - для роботи пристроїв не потрібні додаткові джерела живлення;
• широким діапазоном робочих температур - від 5 до 27 градусів;
• точністю підтримки температури в приміщеннях - не гірше 1 градуса;
• надійністю конструкції:
  • кількість циклів робочого ходу сильфона ( «розтягнення-стиснення») досягає мільйона,

  що відповідає десяткам років безперервної експлуатації;

• простотою установки, настройки і використання;
• дешевизною;
• привабливістю дизайну, який легко вписується в інтер'єр будь-якого приміщення.

Електронні обмежувачі температури

В електронних термостатичних регуляторах використовують датчики (терморезистори, термопари і ін.), Що передають сигнал в систему управління, і електричний привід клапана.

В таких приладах реалізовані різні алгоритми управління:

• від релейного, при якому клапан закривається при перевищенні температурою заданого порогу і відкривається при зниженні, до точного керування положенням клапана в функції температури;
• до програмного - завдання необхідних параметрів клімату за часом доби і дням.

Найбільшого поширення набули цифрові термостати із закритою і відкритою логікою.

• Терморегулятори із закритою логікою схожі з механічними пристроями, відрізняючись тільки відображенням параметрів на індикаторі.

  Їх алгоритм роботи залишається незмінним, споживач змінює тільки завдання на температуру.

• Терморегулятори з відкритою логікою. Будуються на базі мікропроцесорних систем. Відмінність таких пристроїв - програмне зміна алгоритмів роботи.

  Наприклад, саме електронні термостати з відкритою логікою підтримують температурний режим в:

  • денний,
  • нічний час,
  • включають економічний режим при відсутності людей в приміщеннях,
  • прогрівають кімнати до приїзду господарів.

  Більш складні прилади застосовуються в системах типу «розумний дім».

Електронні терморегулятори поступаються механічних пристроїв по ресурсу роботи.

Крім того, вони вимагають джерела живлення (батарейки або акумулятори з пристроєм підзарядки поставляються в комплекті).

У той же час, за зручністю використання і точності підтримки заданих значень температури, вони перевершують механічні термостати і все частіше використовуються і при підключенні до централізованого теплопостачання або в складі автономних систем опалення.

Крім перерахованих, термостати для радіаторів розрізняються по:

• увазі чутливого елемента (пристрою з вбудованим або виносним датчиком),
• виконання (звичайне або антивандальне),
• призначенням - для однотрубної або двотрубної розводки опалення (як зробити в приватному будинку своїми руками написано тут ).

Правила установки

Для ефективної роботи термостата при його установці необхідно виконувати прості правила:

• Терморегулятори на всіх радіаторах опалення - варіант не ефективний.

  Оптимальне рішення - установка пристроїв на опалювальні прилади, площа яких трохи перевищує 50% загальної поверхні радіаторів.

  Наприклад, в квартирі з двома батареями термостат встановлюють тільки на ту, площа якої більше.

• Позитивні властивості терморегуляторів проявляються в приміщеннях зі значними коливаннями температури (як виміряти в крані прочитайте тут ) Під впливом зовнішніх факторів - додаткових джерел тепла або холоду:
  • трубопроводів гарячої води,
  • газових або електричних плит,
  • холодильників,
  • прямих сонячних променів і т.д.

  Практична порада!
  У приватних будинках з декількома поверхами регуляторами, перш за все, обладнуються радіатори опалення на верхніх поверхах.

  Піднімається тепле повітря краще прогріває ці приміщення, в результаті, для них актуально регулювання температури опалювальних приладів.

• Термостати не встановлюють на чавунні радіатори.

  Теплова інерційність таких батарей висока, прогріваються вони повільно, і довго остигають, навіть після повного припинення струму теплоносія.

  В таких умовах використання термостата сенсу не має.

• Монтують терморегулятори так, щоб термоголовка розташовувалася горизонтально.

  Якщо розмістити її вертикально над трубопроводом опалення, на роботу термостата впливатиме піднімається від труби нагріте повітря.

  При неможливості горизонтальної установки чутливого елемента використовують виносний датчик (в разі механічних пристроїв - з капілярною трубкою).

  Важливо!
  Аналогічні проблеми виникають при монтажі термостатів на радіаторах, встановлених в закритих декоративними решітками нішах, під підвіконнями і інших схожих випадках.

  Для них теж використовують термостати з виносним чутливим елементом.

  Практична порада!
  Виносний датчик кріплять на висоті 1.2-1.6 м на вільній ділянці стіни.

• Пристрої монтують на трубопроводі, що подає на висоті не менше 80 см від підлоги.

  Такий вибір місця установки дає можливість отримувати температуру в приміщенні близьку до оптимальної.

Корисна порада

Дуже важливо!
В однотрубних системах перед радіатором ОБОВ'ЯЗКОВО встановлюють байпас!

В такому випадку циркуляція теплоносія в трубопроводах при закритому клапані не порушується.

Практичне зауваження!
На трубі подачі, де встановлений терморегулятор, застосування кульового крана не обов'язково - його функції виконує термовентілем регулятора.

Подивіться відеоінструкцію по установці електронного терморегулятора в трубопровід радіатора опалення.
