- ОСНОВНИЙ ПРИЗНАЧЕННЯ Вентилятори відцентрові пилові ВЦП110-43 №6,3 (ВЦП5-45№6,3):
- УМОВИ ЕКСПЛУАТАЦІЇ Вентилятори відцентрові пилові ВЦП110-43 №6,3 (ВЦП5-45-6,3):
- Технічні характеристики Вентилятори пилові ВЦП110-43 (ВЦП5-45) №6,3 при температурі переміщуваного...
- АКУСТИЧНІ ХАРАКТЕРИСТИКИ Вентилятори пилові ВЦП110-43 (ВЦП5-45) №6,3
- Технічні характеристики Вентилятори пилові ВЦП110-43 (ВЦП5-45) №6,3
- Пристрій і принцип роботи пилових вентиляторів ВЦП 110-43-6,3 (ВЦП5-45-6,3)
- Конструкція і Габаритні розміри вентиляторів ВЦП110-43 №6,3 (ВЦП5-45 №6,3)
- Поставка вентиляторів ВЦП 110-43-6,3 (ВЦП5-45-6,3)
Наша сеть партнеров Banwar
Фотографії вентиляторів пилових Опитувальний лист Каталог вентиляторів пилових ВЦП 110-43 (ВЦП5-45) Прайс лист
Вентилятори пилові ВРП-6,3, виробництва Вентиляторний завод "Укрвентсистеми"
ОСНОВНИЙ ПРИЗНАЧЕННЯ Вентилятори відцентрові пилові ВЦП110-43 №6,3 (ВЦП5-45№6,3):
Вентилятори відцентрові пилові ВЦП110-43 (ВЦП 5-45) застосовуються для:
- видалення деревної стружки;
- видалення металевого пилу від верстатів;
- в системах пневмотранспорту зерна;
- інших санітарно-технічних і виробничих цілей.
УМОВИ ЕКСПЛУАТАЦІЇ Вентилятори відцентрові пилові ВЦП110-43 №6,3 (ВЦП5-45-6,3):
- Вентилятори в стандартному виконанні призначені для переміщення вибухобезпечних, неабразивних пилогазоповітряних сумішей, що мають температуру повітря не вище 80оС. Агресивність переміщуються середовищ по відношенню до вуглецевої сталі звичайної якості повинна бути не вище агресивності повітря, що не містять липких речовин і волокнистих матеріалів. Концентрація механічних домішок допускається до 100 г / м3;
- Вентилятор застосовується в стаціонарних умовах в макрокліматіческіх районах з помірним (У) і тропічним (Т) кліматом, категорії розміщення 2 по ГОСТ 15150-69.
ВАРІАНТИ ВИГОТОВЛЕННЯ Вентилятори відцентрові пилові ВЦП110-43-6,3 (ВЦП5-45№6,3):
- Виконання 1-е;
- З вуглецевої сталі в стандартному виконанні;
- З різних марок нержавіючих сталей;
- У вибухозахищеному виконанні, з різнорідних металів за ДНАОП 0.00-1.18-98;
- Вентилятори пилові виготовляють правого і лівого обертання (див. Схеми установки розворотів корпусу);
- Температура переміщуваного середовища до 200оС (за спецзамовленням);
- Вентилятори ВЦП110-43 (ВЦП 5-45) можуть комплектуватися робочими колесами різних номіналів (0,9Dн; 0,95Dн; 1Dн; 1,05Dн; 1,1Dн).
ЗАГАЛЬНІ ВІДОМОСТІ:
- Вентилятор відцентровий пиловий;
- Одностороннього всмоктування;
- Робоче колесо зварне з радіальними лопатками в кількості 8 шт;
- Корпус спіральний поворотний.
МОНТАЖ ВЕНТИЛЯТОРА:
- Вентилятори поставляються замовнику в зібраному вигляді, на рамі і комплектно з електродвигуном;
- Монтаж вентилятора повинен забезпечувати вільний доступ до місця його обслуговування під час експлуатації;
- Вентилятор слід встановлювати на фундамент і закріплювати фундаментними болтами. У разі, якщо передача вібрації на фундамент не допускається, а також для виключення резонансу, вентилятор рекомендується встановлювати на віброізолятори;
- Для зниження рівня шуму до санітарних норм, повинна бути виконана звукоізоляція корпусу і трубопроводів;
- Вентилятор, що переміщає повітря високих температур, повинен бути покритий зовні шаром теплової ізоляції;
- Повітроводи не повинні вібрувати, для цього встановлюються гнучкі вставки від воздуховода до вентилятора.
ДЕМОНТАЖ ВЕНТИЛЯТОРА:
- Для огляду проточної частини вентилятора на всмоктуючої стороні необхідно мати знімний ділянку газопроводу довжиною L;
- Виїмка робочого колеса здійснюється через отвір в стінці корпусу, розташованої між основним диском крильчатки і електродвигуном. В робочому стані це отвір закривається знімним диском корпусу.
Вентилятор ВЦП110-43 (ВЦП 5-45) простий і надійний.
Передбачає комплектацію робочих коліс різних номіналів, що дозволило збільшити робочу зону вентилятора без застосування клинопасової передачі (5 виконання) або частотного регулювання.
Лопатки робочого колеса радіальні, слабо схильні до налипання.

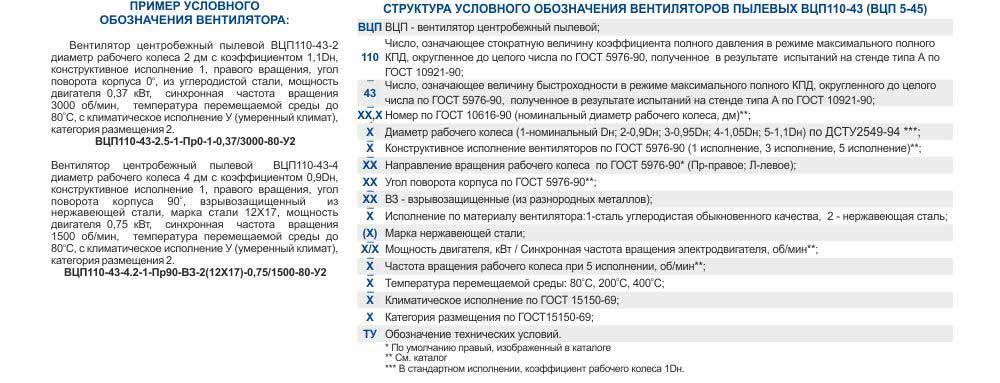

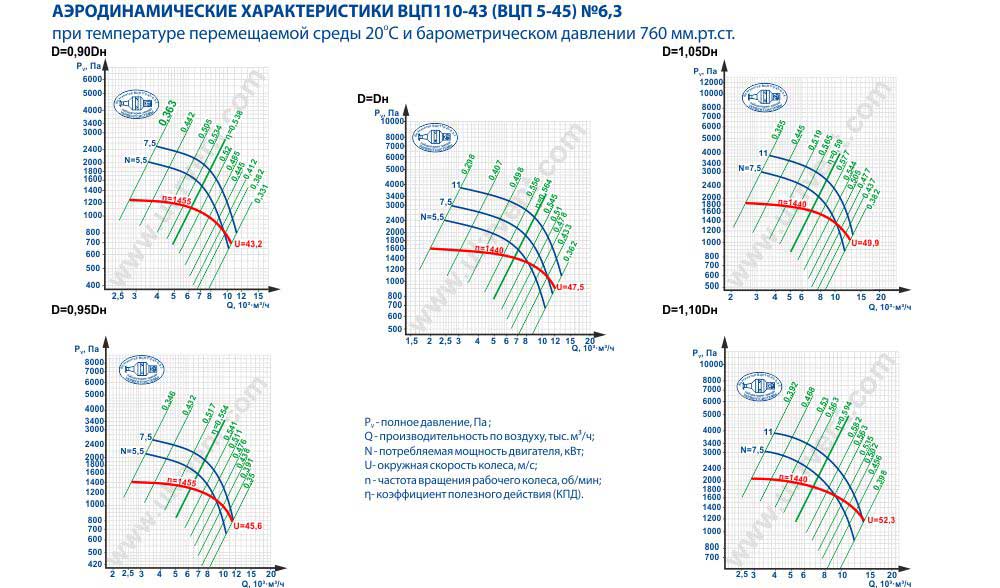

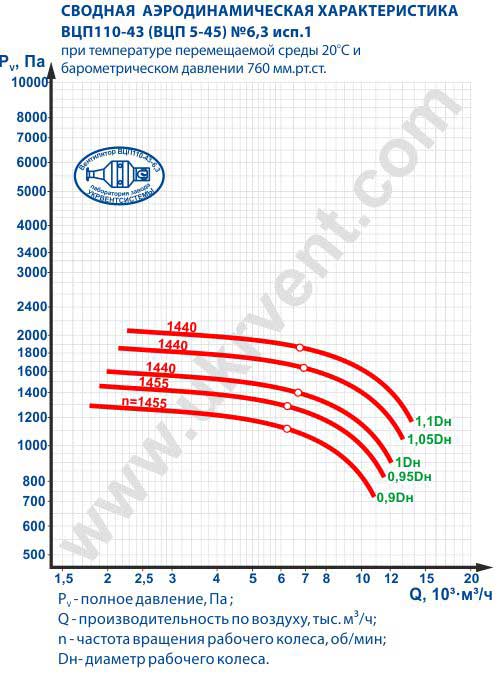

Технічні характеристики Вентилятори пилові ВЦП110-43 (ВЦП5-45) №6,3 при температурі переміщуваного СЕРЕДОВИЩА 20оС І барометричний тиск 760 мм.рт.ст.
Позначення Вик Коефіцієнт робочого колеса Потужність двигуна, кВт Синхронна частота обертання, об / хв Частота обертання робочого колеса, об / хв Продуктивність, 103м3 / ч Повний тиск, Па Маса без двигуна, кг ± 5% Маса з двигуном, кг ± 5% при max ККД в робочій зоні при max ККД в робочій зоні ВЦП 5-45 №6,3 1 0,9 5,5 1500 1455 6,17 2,75-9,61 1114 1233-820 117 168 7,5 1500 1455 6 , 17 2,75-10,49 1114 1233-699 117 192 0,95 5,5 1500 1455 6,23 2,64-8,8 1295 1416-1100 118 169 7,5 1500 1455 6,23 2,64 -11,41 1295 1416-803 118 193 1,00 5,5 1500 1440 6,67 2-8,1 1405 1596-1310 119 170 7,5 1500 1440 6,67 2-11 1405 1596-1000 118 193 11 1500 1440 6,67 2-11,99 1405 1596-901 118 205 1,05 7,5 1500 1440 6,95 2,51-10,2 1638 1862-1330 119 194 11 1500 1440 6,95 2,51- 12, 78 1638 1862-1044 119 206 1,10 7,5 1500 1440 6,82 2,89-9,12 1878 2089-1674 120 195 11 1500 1440 6,82 2,89-13,7 1878 2089-1174 120 107
АКУСТИЧНІ ХАРАКТЕРИСТИКИ Вентилятори пилові ВЦП110-43 (ВЦП5-45) №6,3
Позначення Вик Коефіцієнт робочого колеса Частота обертання робочого колеса, об / хв Сумарний рівень звукової потужності, дБ, не більше Октавні рівні звукової потужності, дБ, не більше, в смугах среднегеометрических частот, Гц 63 125 250 500 1000 2000 4000 8000 ВЦП 5-45 -6,3 1 0,9 1455 100 89 91 95 94 91 90 84 75 0,95 1455 101 90 92 96 95 92 91 85 76 1,00 1440 102 91 93 97 96 93 92 86 77 1,05 1440 103 92 94 98 97 94 93 87 78 1,10 1440 104 93 95 99 98 95 94 88 79
Технічні характеристики Вентилятори пилові ВЦП110-43 (ВЦП5-45) №6,3
Позначення Частота обертання, об / хв Довжина знімного газопроводу L (не менше), мм Маса знімних частин, кг ± 5% Момент інерції ходової частини, кг • м2 Площа ізоляції корпусу, м2 ± 5% Корпус Колесо робоче Станина ВЦП5-45 №6 , 3 1500 350 48,5 30,1 39 1 2
Вентиляторний завод "Укрвентсистеми" виготовляє пилові вентилятори ВЦП 110-43-6,3 (ВЦП5-45-6,3)
Пилові вентилятори ВЦП 110-43-6,3 (ВЦП5-45-6,3), в технічній літературі зустрічається маркування ВЦП 110-43-6,3 (ВЦП5-45-6,3) призначені для переміщення повітря і інших газоповітряних сумішей , агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря з температурою до 80 ° с, не містять пилу і твердих домішок у кількості більше 100 г / м3.
Пилові вентилятори ВЦП 110-43-6,3 (ВЦП5-45-6,3) застосовуються в системах пилоочисного установок, в системах пневмотранспорту, для видалення деревного пилу і стружки від деревообробних верстатів, транспортування зерна і його відходів, бавовни, вовни, і т.п., а також для інших санітарно-технічних і виробничих цілей в зоні відсутності постійних робочих місць.
Вентилятори пилові загальнопромислового призначення ВЦП 110-43-6,3 (ВЦП5-45-6,3) виготовляються за першим конструктивним виконанням, згідно ГОСТ 5976-90. При такому виконанні робоче колесо вентилятора знаходиться на валу електродвигуна.
Пилові вентилятори ВЦП 110-43-6,3 (ВЦП5-45-6,3) випускаються по п'ятому конструктивним виконанням, згідно ГОСТ 5976-90. При такому виконанні робоче колесо вентилятора розташоване на валу підшипникового вузла, пов'язаного з електродвигуном клиноремінною передачею, що дозволяє змінювати обороти робочого колеса шкивами.
За бажанням замовника пилові вентилятори ВЦП 110-43-6,3 (ВЦП5-45-6,3) виконуються по третьому конструктивним виконанням. При такому виконанні робоче колесо вентилятора розташоване на валу підшипникового вузла, пов'язаного з електродвигуном втулочно-палацовий муфтою.
За бажанням замовника пилові вентилятори загальнопромислового призначення ВЦП 110-43-6,3 (ВЦП5-45-6,3) комплектуються віброізоляторами пружинними ДО або віброізоляторами вибухозахищеними ВРВ.
Пристрій і принцип роботи пилових вентиляторів ВЦП 110-43-6,3 (ВЦП5-45-6,3)
Пристрій і принцип роботи ВЦП 110-43-6,3 (ВЦП5-45-6,3)
Принцип роботи пилового вентилятора ВЦП 110-43-6,3 (ВЦП5-45-6,3) полягає в переміщенні повітря за рахунок передачі йому енергії обертання робочого колеса.
При обертанні робочого колеса повітряна суміш, що надходить через колектор, потрапляє в канали між лопатками робочого колеса і під дією відцентрової сили переміщається до його периферії і викидається в атмосферу.
Конструкція і Габаритні розміри вентиляторів ВЦП110-43 №6,3 (ВЦП5-45 №6,3)
Поставка вентиляторів ВЦП 110-43-6,3 (ВЦП5-45-6,3)
У комплект поставки входить:
1 Пильової вентилятор ВЦП 110-43-6,3 (ВЦП5-45-6,3) в зборі.
2 Паспорт.
