Як було відзначено раніше, радіус дії системи природної вентиляції приймають не більше 8 м через малу величину чинного в пий природного тиску. Цей недолік системи посилюється в припливної вентиляції внаслідок значних опорів обладнання припливної камери.
В даний час в громадських і виробничих будівлях влаштовують переважно механічну вентиляцію, в якій повітря переміщається по мережі воздуховодов і інших елементів системи за допомогою відцентрових і осьових вентиляторів, що приводяться в дію електродвигунами.
Відцентрові вентилятори. Звичайний відцентровий вентилятор (рис. III. 19) складається з трьох основних частин: робочого довше а з лопатками (іноді званого ротором), улиткообразно кожуха і станини з валом, шкивом і підшипниками.
Робота відцентрового вентилятора полягає в наступному: при обертанні робочого колеса повітря надходить через вхідний отворів канали між лопатками колеса, під дією відцентрової сили переміщається по цих каналах, збирається спіральним кожухом і направляється в його вихідний отвір. Таким чином, повітря в відцентровий вентилятор надходить в осьовому напрямку і виходить з нього в напрямку, перпендикулярному осі.
Відцентрові вентилятори розрізняють по напрямку обертання колеса. Якщо дивитися з боку, протилежного вхідного отвору, то вентилятор, н якому робоче колесо обертається за годинниковою стрілкою, називається вентилятором правого обертання, а проти годинникової стрілки - лівого обертання.
Колесо вентилятора повинно обертатися завжди по ходу розвороту спірального (улиткообразно) кожуха, так як при зворотному обертанні колеса подача вентилятора різко (приблизно на 70-80%) зменшується.
Вентилятору присвоюється номер, відповідний діаметру колеса в (дециметрах). Так, наприклад, вентилятор № 5 має зовнішній діаметр робочого колеса 5 дм (500 мм), АЬ 8- 3 дм {300 мм) і т.д. В даний час відцентрові вентилятори випускаються промисловістю серіями з колесами від 200 (№ 2) до 1000 мм (№ 10) через кожні 100 мм і від 1000 до 2000 мм через 200 мм.
Відцентрові вентилятори однієї і тієї ж серії і і про мёр а виготовляють з кожухами, що мають різне спрямування виходу повітря (рис. 111,20). За створюваному тиску відцентрові вентилятори діляться па групи: низького тиску (і, д.) - до 1000 Па (100 кге / м3); середнього тиску (С.Д) -до 3000 Па (300 кге / м2); високого тиску (в. д.) -до 12 000 Па (1200 кге / м2).
У системах вентиляції більш широке застосування знаходять відцентрові вентилятори низького тиску. Відцентрові вентилятори високого тиску використовують для пневматичного транспорту та інших виробничих цілей.
Осьові вентилятори. Найпростіший осьової вентилятор ЦАГІ серії Про-320 (рис, 1П.21) складається з робочого колеса, закріпленого на втулці і насадженого па вал електродвигуна, і кожуха (обичайки), призначення якого - створювати спрямований потік повітря. При обертанні колесячи виникає рух повітря уздовж осі вентилятора, що І визначає його названий не.
Внутрішній діаметр кожуха (обичайки) осьового вентилятора трохи більше діаметра колеса, Зазор, який утворюється we чекаю кожухом і колесом, не повинен перевищувати 1,5% довжини лопатки, так як великий зазор різко погіршує аеродинамічні якості вентилятора.
Вентилятори в порівнянні з відцентровим створює при роботі більший шум Vi ке здатний долати при переміщенні повітря великі опору. У житлових і громадських будівлях осьові вентилятори слід застосовувати для перекачування великих об'ємів повітря, але якщо не потрібно тиск вище 150 200 Па.
Вентилятори серії 06- 320 виготовляють від JNs 4 до ЛГг 12 включно і широко встановлюють в витяжних системах вентиляції громадських і виробничих будівель.
У порівнянні з відцентровими вентиляторами осьові мають наступні переваги конструктивного характеру: мають меншу масу, компактні, їх можна включати безпосередньо в мережу повітропроводів, (при симетричному профілі лопаток).
Осьові вентилятори на даху, як правило, слід застосовувати тільки для децентралізованих установок загальнообмінної витяжної вентиляції без мережі воздудоводов. Відцентрові вентилятори на даху можна використовувати для установок загальнообмінної витяжної вентиляції як без мережі, так і з мережею повітроводів. Крім того, їх можна встановлювати для видалення повітря від місцевих укриттів, а то й потрібно попереднього очищення повітря і якщо температура його не перевищує 60-76 ° С.
В даний час промисловість випускає дахові вентилятори подачею от 3000 до 45 000 ма / год при окружної швидкості відцентрових вентиляторів до 25 м / с і осьових не вище 50 м / с.
При підвищених вимогах до безшумності вентиляційних установок слід застосовувати переважно дахові відцентрові вентилятори, а пс дахові осьові,
Підбір вентилятора. Вентилятор підбирають по розрахунковій продуктивності L, м3 / год, і необхідному повному тиску вентилятора р, Па, користуючись робочими характеристиками. У них для певного числа обертів колеса даються залежності між подачею вентилятора по повітрю, з одного боку, і створюваним тиском, споживаної потужністю і коефіцієнтом корисної дії - з іншого.
Повний тиск р, за яким підбирається вентилятор, являє собою суму статичного тиску, що витрачається на подолання опорів у всмоктувальній і нагнітальної мережі, і динамічного, що створює швидкість руху повітря.
Величина р, Па, визначається за формулою
Динамічне тиск зазвичай визначається (е деяким запасом) по швидкості руху повітря в нагнітальному патрубку вентилятора.

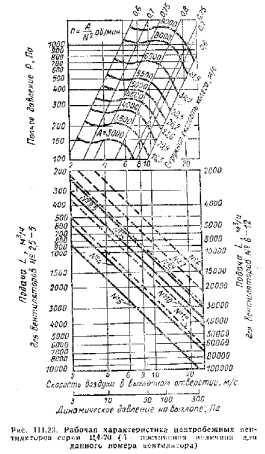

На рис. 111.23 приведена номограма (робоча характеристика) для підбору вентиляторів ЦАГІ серії Ц4-70, широко застосовуваних у системах вентиляції. Вирішимо приклад з використанням цієї номограми.
Тихомиров К.В. / ТЕПЛОТЕХНИКА, теплогазопостачання та вентиляція, Видання третє, перероблене і доповнене, МОСКВА, Стройиздат, 1981.
