Пололу - 1.б. Мини Маэстро Распиновка и Компоненты

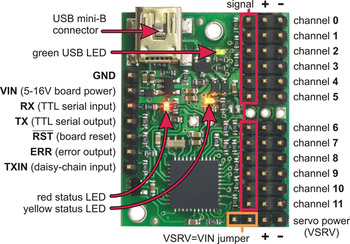

Mini Maestro 12-канальный USB-сервоконтроллер (полностью собранный) с маркировкой сверху.

Mini Maestro 12-канальный USB-сервоконтроллер (полностью собранный) с маркировкой сверху

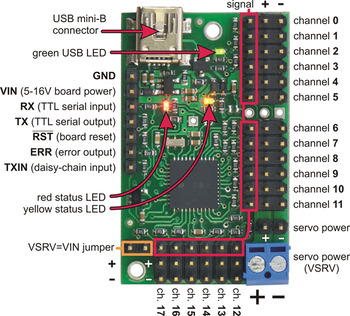

Mini Maestro 18-канальный USB-сервоконтроллер (полностью собранный) с маркировкой сверху.

Mini Maestro 18-канальный USB-сервоконтроллер (полностью собранный) с маркировкой сверху

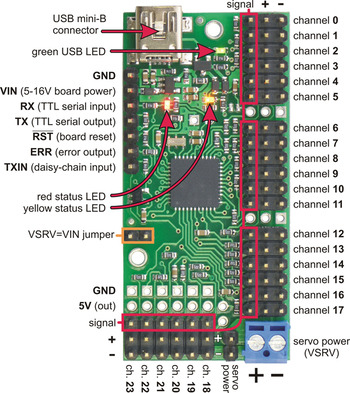

Mini Maestro 24-канальный USB-сервоконтроллер (в сборе) с маркировкой сверху.

Примечание . Этот раздел относится к сервоконтроллерам Mini Maestro 12, 18 и 24. Посмотри пожалуйста Раздел 1.a для распиновки Micro Maestro и информации о компонентах.

12-, 18- и 24-канальные сервоконтроллеры Pololu Mini Maestro могут подключаться к USB-порту компьютера через USB-кабель к мини-B (не включено). Соединение USB используется для настройки сервоконтроллера. Его также можно использовать для отправки команд сервоконтроллеру, получения информации о текущем состоянии сервоконтроллера, а также отправки и получения последовательных байтов TTL на линиях TX и RX.

Его также можно использовать для отправки команд сервоконтроллеру, получения информации о текущем состоянии сервоконтроллера, а также отправки и получения последовательных байтов TTL на линиях TX и RX

Mini Maestro 12 силовых контактов.

Mini Maestro 12 силовых контактов

Mini Maestro 18 силовых контактов.

Mini Maestro 18 силовых контактов

Mini Maestro 24 силовых контакта.

Процессор и сервоприводы могут иметь отдельные источники питания.

Питание процессора должно поступать либо от USB, либо от внешнего источника питания 5–16 В, подключенного к входам VIN и GND на левой стороне платы. Безопасно подключать внешний источник питания одновременно с подключением USB; в этом случае процессор будет получать питание от внешнего источника. Обратите внимание, что если внешнее питание падает ниже 5 В, правильная работа не гарантируется, даже если USB также подключен.

Подключение серво питания осуществляется в правом нижнем углу платы Mini Maestro. На Mini Maestro 18 и 24 вы можете подключать сервоприводы через 2-контактный клеммный блок или 2-контактный 0,1 ″ разъем; Mini Maestro 12 имеет только 2-контактный 0,1 ″ разъем для подключения сервопривода. Мощность сервопривода передается непосредственно на сервоприводы без прохождения через регулятор, поэтому единственным ограничением для вашего источника питания сервопривода является то, что он должен находиться в пределах рабочего диапазона ваших сервоприводов и обеспечивать достаточный ток для вашего приложения. Пожалуйста, сверьтесь с таблицами для ваших сервоприводов, чтобы определить подходящий источник питания сервопривода, и обратите внимание, что приблизительная цифра для текущего потребления серво среднего напряжения составляет 1 А.

Вы можете питать процессор и сервоприводы Maestro от одного источника питания, подключив положительную линию питания и к VIN, и к портам питания сервопривода (требуется только одно заземление, поскольку все контакты заземления на плате подключены). Рекомендуемый способ сделать это - подключить источник питания к выделенным контактам питания сервопривода в углу платы и использовать синий закорачивающий блок, входящий в комплект поставки, для подключения контактов, помеченных «VSRV = VIN».

Выходная мощность 5 В (выход) позволяет питать собственные устройства 5 В от встроенного регулятора 100 мА или напрямую от USB. Встроенный регулятор используется всякий раз, когда на VIN подается питание; в этом случае, поскольку Maestro требуется 50 мА, для питания других устройств доступно около 50 мА.

Сигнальные линии ( 0 , 1 , 2 ,…) используются для отправки импульсов на сервоприводы, управления цифровыми выходами и измерения напряжения. Общий предел тока (вход или выход) для этих контактов составляет 200 мА, но при использовании встроенного регулятора выходной ток ограничивается 50 мА (см. Выше).

Линия RX используется для приема неинвертированных последовательных байтов TTL (0–5 В), таких как байты UART микроконтроллера. Эти байты могут быть последовательными командами для Maestro, произвольными байтами для отправки обратно на компьютер через USB-соединение или обоими. Для получения дополнительной информации о последовательном интерфейсе Maestro см. Раздел 5.а , Обратите внимание, что Maestro, вероятно, сможет принимать последовательные байты TTL 3,3 В, но не гарантируется считывание 3,3 В на выводе RX выше, поэтому вы должны увеличить последовательные сигналы TTL 3,3 В выше 4 В, если вы хотите обеспечить надежность операция.

Линия TX передает неинвертированные последовательные байты TTL (0–5 В). Эти байты либо генерируются самим Mini Maestro (как ответы на последовательные команды или произвольные байты, отправленные с компьютера через USB-соединение), либо поступают из линии TXIN.

Для сброса микроконтроллера Maestro можно установить низкий уровень на выводе RST, но это не требуется для типичных приложений. Линия внутренне вытянута высоко, поэтому этот штифт можно оставить не подключенным. Движение RST на низком уровне примерно эквивалентно выключению Maestro; он не будет сбрасывать ни один из параметров конфигурации, хранящихся в энергонезависимой памяти. Чтобы сбросить параметры конфигурации, выберите « Устройство»> «Сбросить настройки по умолчанию ...» в Maestro Control Center.

Линия ERR - это выход, связанный с красным светодиодом ошибки / пользователя. Он загорается на высоком уровне, когда горит красный светодиод, и на низком уровне через красный светодиод, когда горит красный светодиод. Красный светодиод загорается при возникновении ошибки, гаснет после сброса флагов ошибок и может также контролироваться пользовательским сценарием. Поскольку линия ERR никогда не заканчивается на низком уровне, безопасно соединять линию ERR нескольких Mini Maestros вместе. Обратите внимание, однако, что при этом красные светодиодные индикаторы всех подключенных Mini Maestros включаются всякий раз, когда один из Mini Maestros включает красный светодиодный индикатор. Для получения дополнительной информации о возможных условиях ошибки и вариантах ответа, пожалуйста, см. Раздел 4.е ,

Линия TXIN - это линия последовательного ввода, которая позволяет объединить несколько Mini Maestros в цепочку. Любые последовательные байты, полученные в этой строке, будут буферизироваться через логический элемент И и передаваться по линии TX. Увидеть Раздел 5.g для получения дополнительной информации о последовательном соединении.

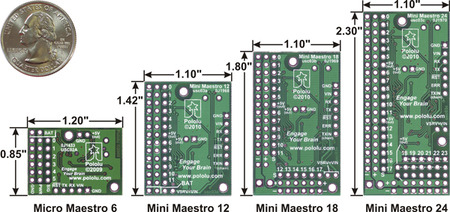

Вид снизу с размерами (в дюймах) сервоконтроллеров Pololu Micro и Mini Maestro.

Размеры печатных плат Mini Maestro показаны на рисунке выше вместе с Micro Maestro для сравнения. Монтажные отверстия имеют диаметр 0,086 ″ и предназначены для винтов № 2 или M2. Вертикальные и горизонтальные расстояния между двумя монтажными отверстиями следующие: 1,2 дюйма и 0,5 дюйма для Mini Maestro 12, 1,58 дюйма и 0,5 дюйма для Mini Maestro 18 и 1,5 дюйма и 0,5 дюйма для Mini Maestro 24.
