Пололу - 3.1. Распиновка и компоненты A-Star 32U4 Micro

  1. Распиновка На приведенной выше схеме показаны контакты ввода-вывода и питания на A-Star 32U4 Micro;...
  2. Соединители
  3. Мощность

Распиновка

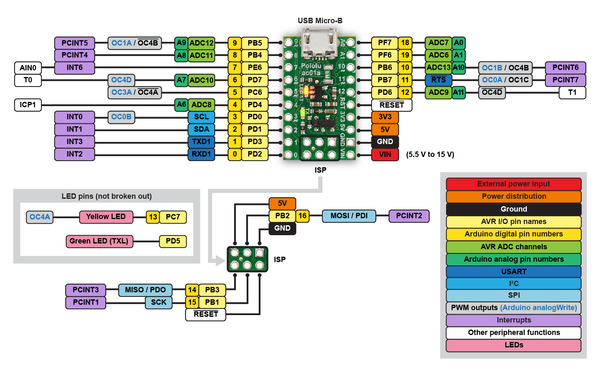

На приведенной выше схеме показаны контакты ввода-вывода и питания на A-Star 32U4 Micro; это также доступно как PDF для печати (409 тыс. Pdf). Для получения дополнительной информации о микроконтроллере ATmega32U4 на этой плате см. Документация Атмела ATmega32U4 ,

На печатной плате A * напечатаны индикаторы, которые можно использовать для быстрого определения возможностей каждого вывода: треугольник рядом с выводом означает, что его можно использовать в качестве аналогового входа, а символ прямоугольной формы под номером вывода означает, что его можно использовать. в качестве выхода ШИМ.

светодиоды

A-Star 32U4 Micro имеет два светодиодных индикатора.

Желтый светодиод подключен к контакту Arduino 13 или ПК7. Вы можете установить этот вывод высоко в пользовательской программе, чтобы включить этот светодиод. A-Star 32U4 Bootloader Этот светодиод гаснет и гаснет, ожидая загрузки эскиза.

Зеленый светодиод подключен к PD5 и горит, когда на вывод подается низкий уровень . Когда на плате запущен загрузчик A-Star 32U4 или программа, скомпилированная в среде Arduino, этот светодиод будет мигать при передаче данных через USB-соединение.

Соединители

A-Star 32U4 имеет разъем USB Micro-B, который можно использовать для подключения к USB-порту компьютера через Кабель USB A к Micro-B (не включено). Соединение USB можно использовать для передачи и получения данных с компьютера, а предварительно загруженный загрузчик USB позволяет программировать плату через USB. Соединение USB также может обеспечить питание A-Star.

Плата также имеет 6-контактный разъем ISP, который позволяет программировать ее с помощью внешнего программатора, такого как наш USB AVR программатор v2.1 , Контакт 1 заголовка обозначен маленькой белой точкой и имеет восьмиугольную форму. Три контакта на этом заголовке могут использоваться как интерфейс SPI или как цифровой ввод / вывод общего назначения, как показано на схеме контактов. В среде Arduino вы можете ссылаться на эти три контакта, используя их номера контактов или имена их функций SPI (которые определены как псевдонимы); например, digitalRead (15) и digitalRead (SCK) эквивалентны.

Мощность

A-Star 32U4 Micro может питаться напрямую от источника USB 5 В или от отдельного источника на выводе VIN . На плате предусмотрена схема выбора питания, которая позволяет одновременно подключать как USB, так и VIN; Если это будет сделано, A-Star получит питание от VIN.

Вход питания USB: A-Star может получать питание от напряжения шины 5 В USB (VBUS), если он подключен к кабелю USB. Он будет получать питание от USB, только если VIN отключен. Устанавливаемый предохранитель PTC на VBUS снижает вероятность повреждения A-Star (и подключенного компьютера или другого устройства), если через USB-соединение поступает слишком большой ток.

Вход питания VIN: A-Star может получать питание от VIN, если вы подключите источник питания с напряжением от 5,5 до 15 В (например, аккумулятор или настенный адаптер питания) к контактам VIN и GND с положительным выводом, подключенным к VIN.

При питании A-Star 32U4 Micro от VIN требуется минимальное напряжение 5,5 В, чтобы обеспечить стабильное питание 5 В платы. Даже если питание подается на A-Star через USB, подключение напряжения выше 0 В, но ниже 5,5 В к VIN не рекомендуется, так как это может помешать цепи выбора мощности и вызвать падение линии 5 В ( потенциально может вызвать сброс из-за отключения).

Выходное напряжение 5 В: Этот вывод обеспечивает доступ к источнику питания 5 В платы, который поступает либо от напряжения шины 5 В USB, либо от регулятора с низким падением напряжения (LDO) на VIN, в зависимости от того, какой источник питания подключен. Регулятор может подавать до 100 мА, хотя часть этого используется самой платой (обычно около 25 мА) или используется для обеспечения тока для выводов GPIO или выходной мощности 3,3 В (см. Ниже).

Выходная мощность 3 В 3: Этот вывод обеспечивает доступ к выходу внутреннего регулятора 3,3 В внутри ATmega32U4. Микроконтроллер использует это регулируемое напряжение для сигнализации USB, но для питания внешних цепей или устройств доступно до 50 мА.

Когда на A-Star 32U4 Micro подается питание через VIN, сумма выходного тока 5 В, выходного тока 3 В 3, выходного тока GPIO и тока, используемого самой платой, не должна превышать 100 мА, которые может обеспечить регулятор.
